Licht fürs Omnium Cargo, Version n+1 – update 2025-12

Ideen, wie Scheinwerfer am Omnium Cargo befestigt werden, habe ich schon einige gesehen und hier sind auch ein paar zu finden.

Mit meiner bisherigen Lösung war ich sehr zufrieden, als ich aber für mehr Reifenfreiheit das Schutzblech modifiziert habe, musste ich mal wieder dran und habe dann direkt eine neue Lösung ausprobiert, die da etwas mehr Spielraum lässt. Und nach fast 2 Jahren im Betrieb gibt es jetzt eine überarbeitete Version, die technisch und optisch weiter optimiert ist.

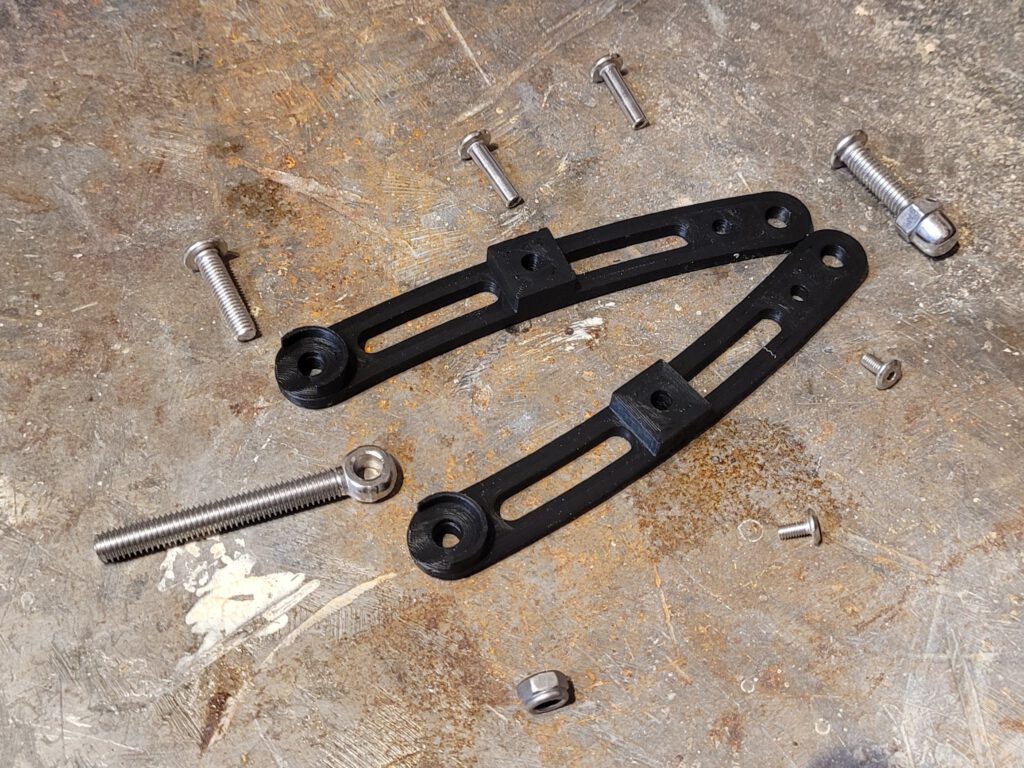

Diese ist dem Supernova TS Mount nachempfunden, und die neue Version wird an der Gabelkrone über eine M6x50 Ösenschraube befestigt und ersetzt den bisherigen Halter, der bei Überlastung die Schwachstelle war. Die anderen Verschraubungen habe ich jetzt mit Hülsenmuttern (18mm lang, 2x in 4mm, 1x 5mm, 1x 6mm Durchmesser) sowie Flachkopfschrauben (6mm lang, 2x M3,1x M4, 1x M5) ausgeführt, optisch deutlich ansprechender.

Die Montage:

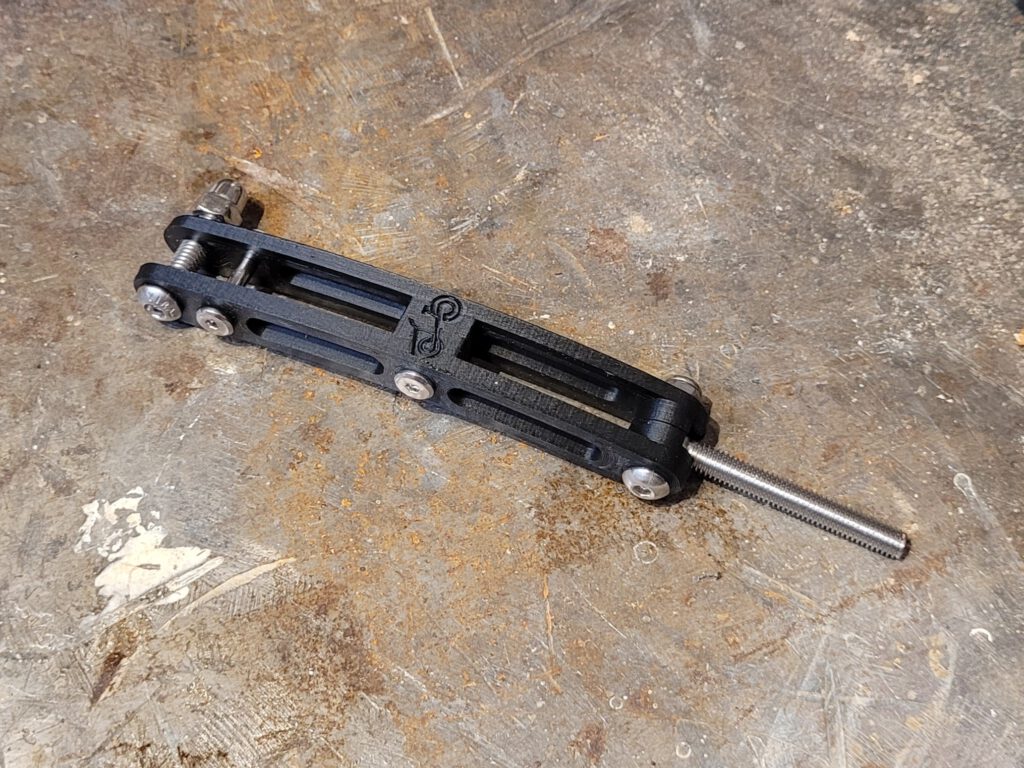

• Die beiden Halter werden mit der Hülsenmutter 4×18 und Flachkopfschraube M3x6 verschraubt.
• Der Halter zur Abstützung am Schutzblech wird ebenfalls mit Hülsenmutter 4×18 und Flachkopfschraube M3x6 verschraubt, Verschraubung noch nicht final anziehen

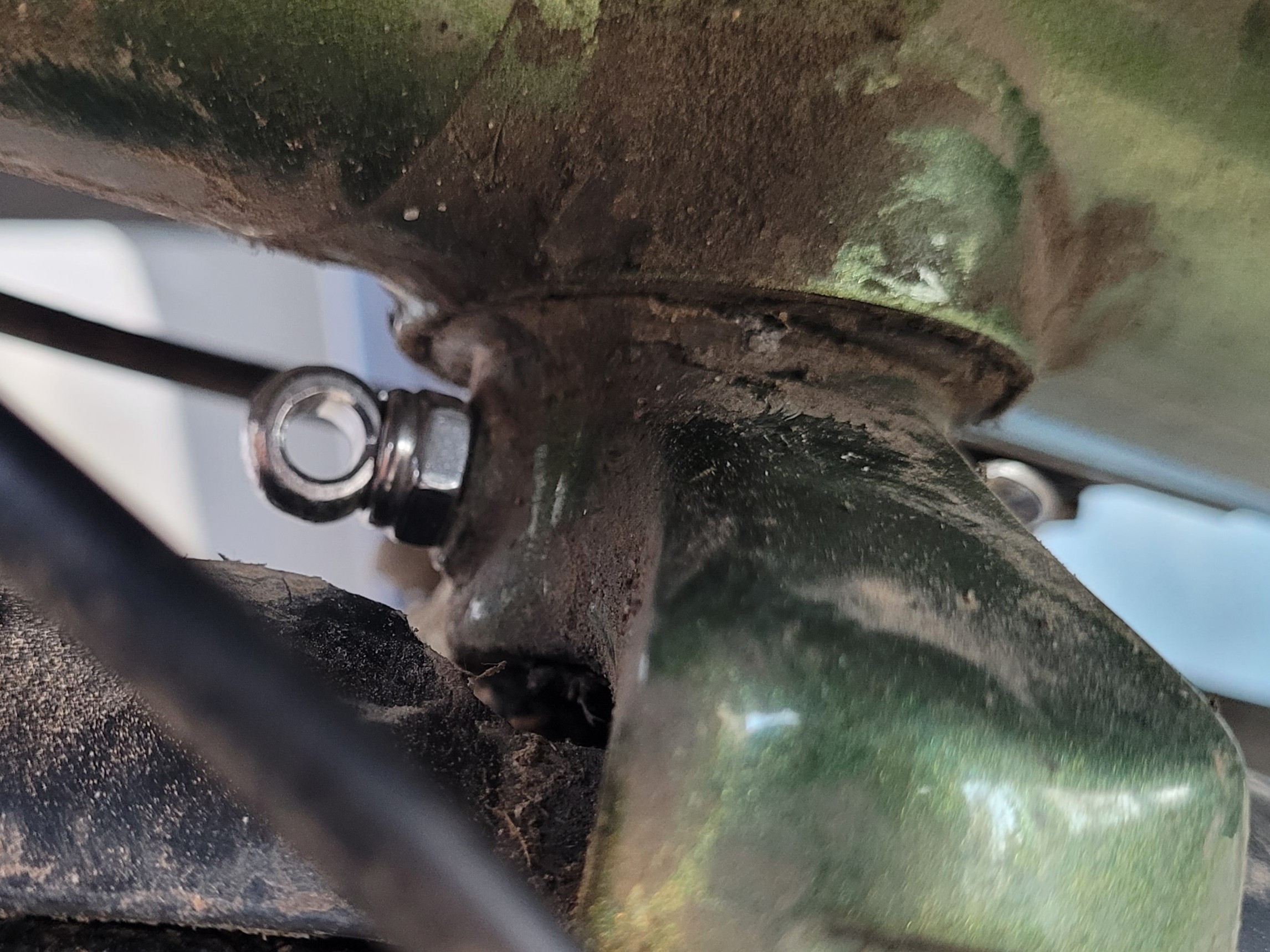

• Auf die die Ösenschraube wird eine Stopmutter M6 bis an die Öse herangeschraubt, und zwar mit der Kunststoff-Sicherung zur Öse hin. Mit einer zweiten Stopmutter wird die Ösenschraube (ggf. mit Schutzblech-Befestigungsblech) an der Gabelkrone verschraubt. Beim Anziehen darauf achten, dass das 5mm Duchgangsloch exakt horizontal liegt.

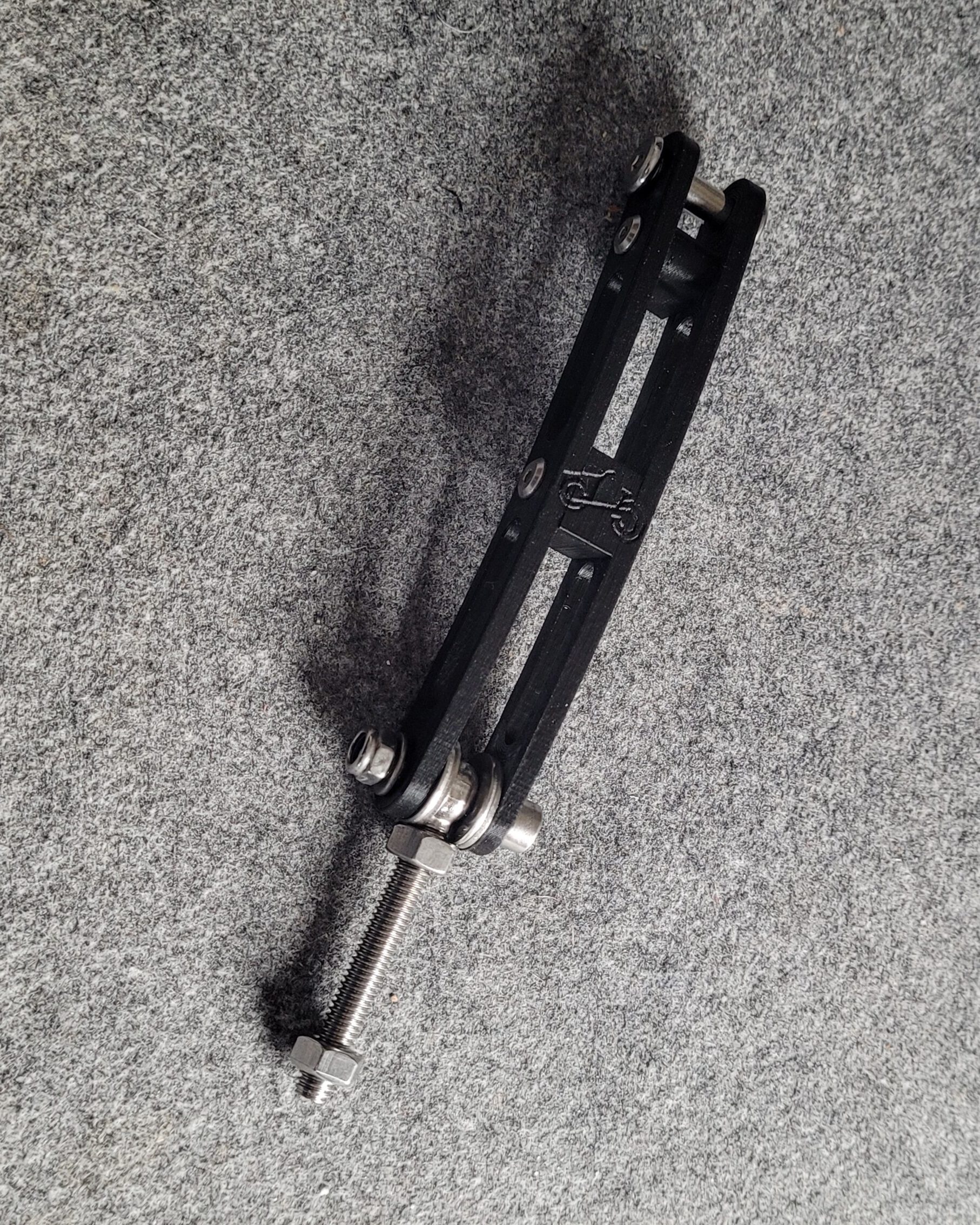

• Vormontierte Halter werden mit der 5×18 Hülsenmutter und je 2 Unterlegscheiben (zwischen Ösenmutter und Halter) am Durchgangsloch der Ösenmutter befestigt, dann die Bohrung für den Schutzblech-Halter angezeichnet und vorsichtig mit 4mm Bohrer gebohrt (dafür ggf. Halter wieder entfernen).

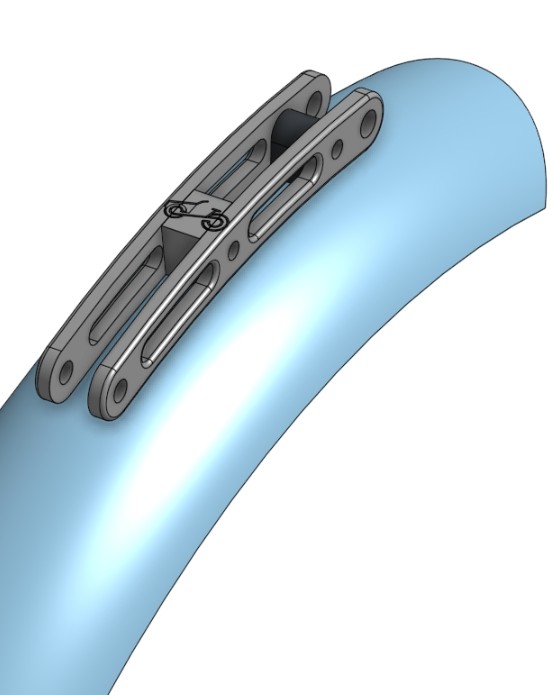

• Der Schutzblech-Halter wird mit M4x6 Flachkopfschraube am Schutzblech verschraubt (optional für höhere Steifigkeit mit 2K geklebt).

• Die Lampe wird mit 6×18 Hülsenmutter und M5x6 Flachkopfschraube verschraubt, vorher auf die korrekte Leuchtweite einstellen (Hell-Dunkel-Grenze 10m vor dem Rad wird empfohlen)
• Verschraubung Schutzblech-Abstützung am Halter festziehen.

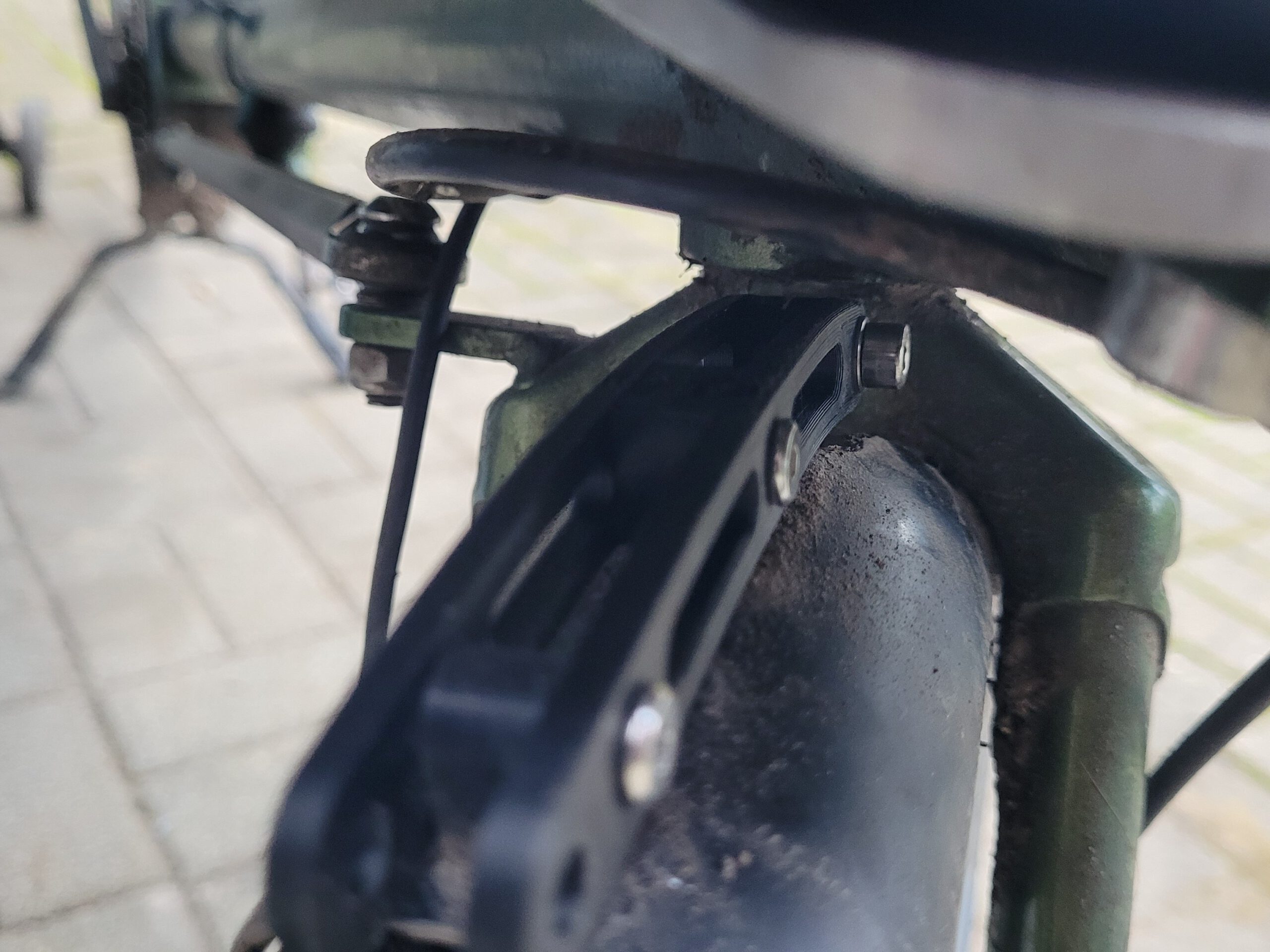

Schöner als die erste Version, stabiler und einfacher zu montieren. Ganz im Sinne der Optimierung 🙂

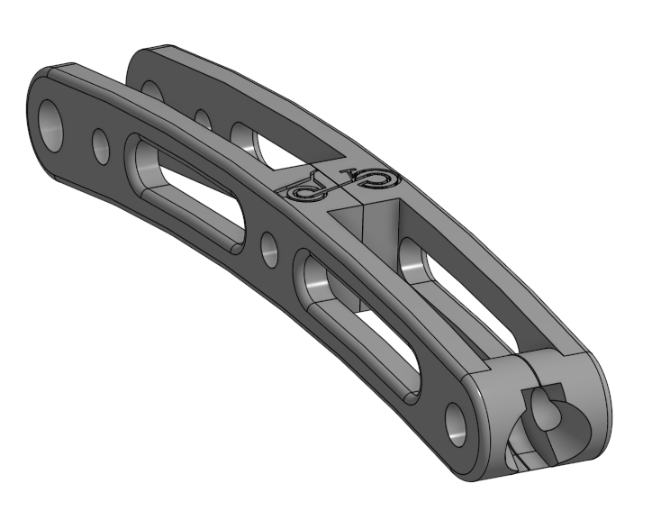

STL-Dateien für den Druck auf Grabcad.

---

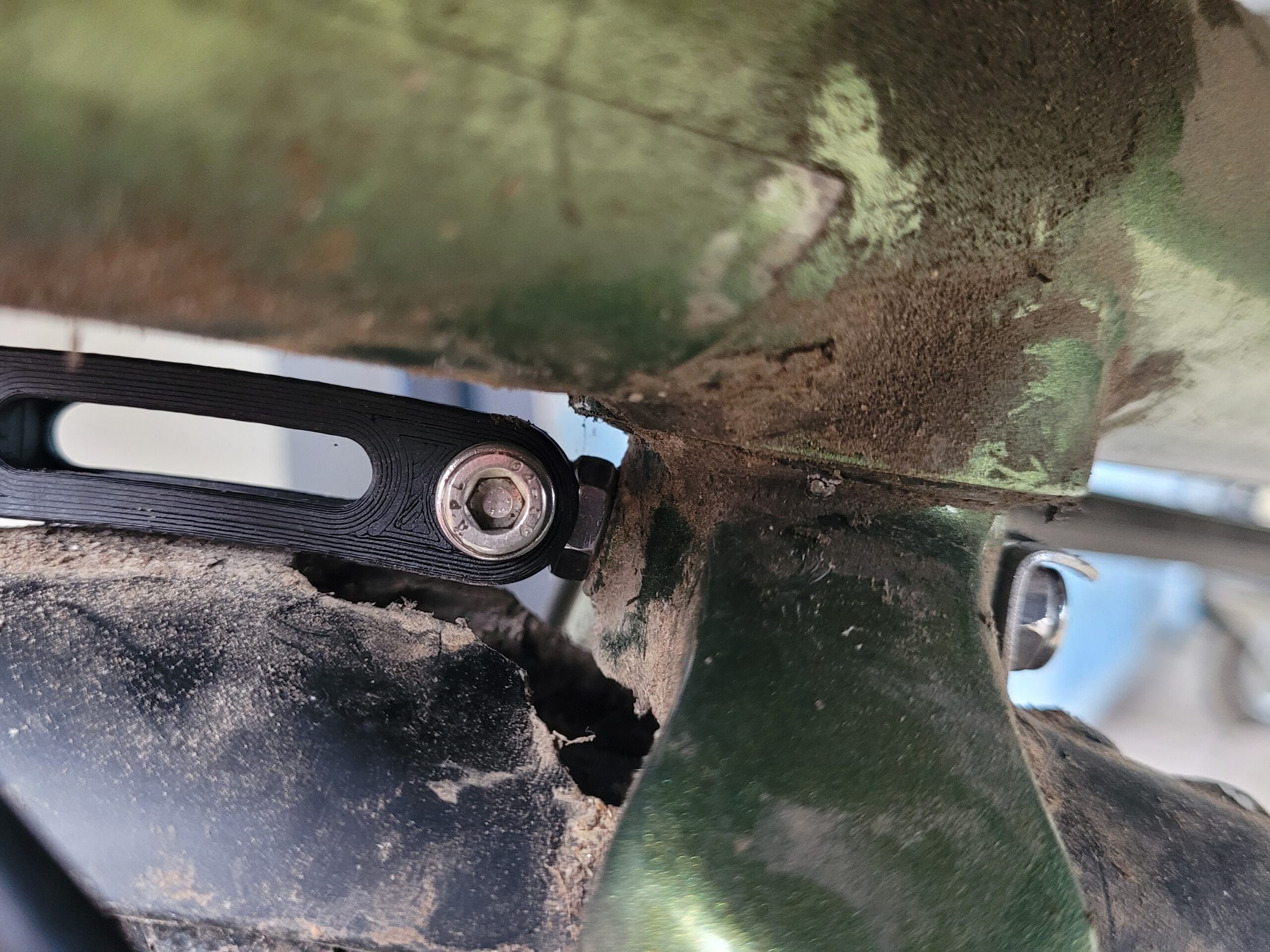

Hier noch die Bilder der ersten Version:
