Licht beim Omnium bleibt ein Dauerthema hier. Klar, weil serienmäßig kein Licht verbaut ist, gibt es viel Raum und Bedarf für individuelle Lösungen.
Beim Minimax gibt es typischerweise die Lösung mit eine Schelle unter der Befestigungsschraube des Lenkgestänges, oder mit dem auch von Omnium angebotenen Halter am Rack. Wer aber für den gelegentlichen Transport des Rades das Rack abschrauben will, braucht eine andere Lösung.

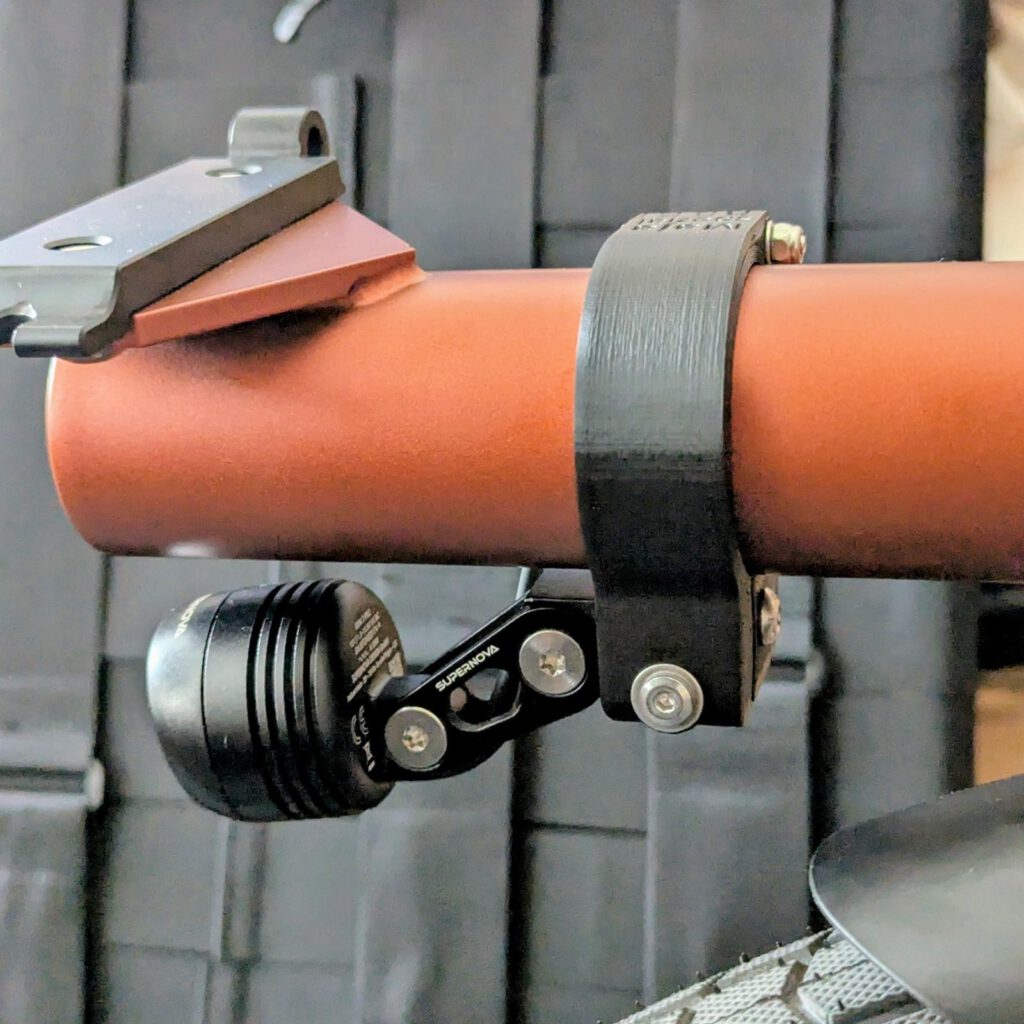

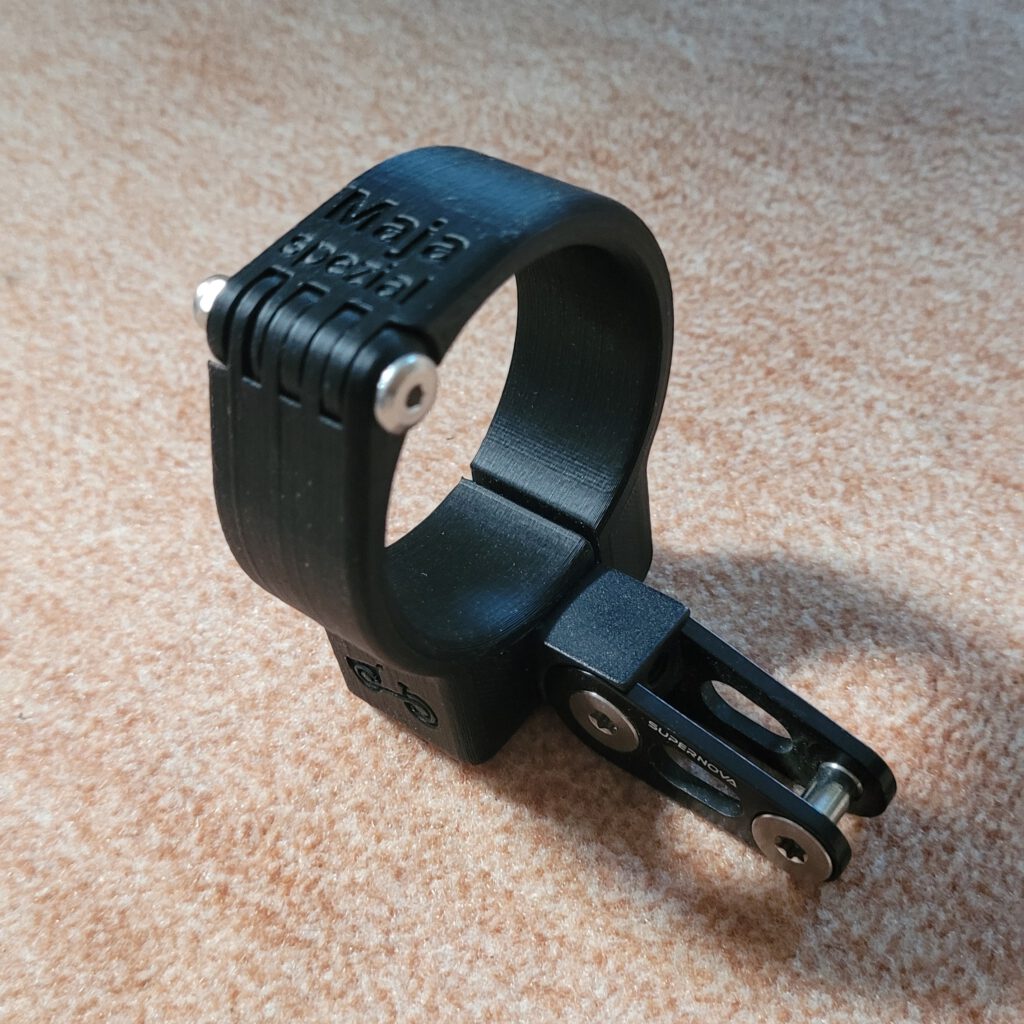

Mit einer 3D-gedruckten Schelle um das Hauptrohr lässt sich ein (fast) beliebiger Scheinwerfer am vorderen Ende des Hauptrohres direkt über dem Vorderreifen positionieren, die Lampe sollte dazu eine mittige Befestigungsmöglichkeit bieten (der von Omnium verkaufte Scheinwerfer mit seitlicher Befestigung ist eher ungeeignet, würde dann seitlich sitzen). Die Schelle ist mit einem Scharnier ausgestattet (Schraube M4x22 mit Stopmutter) und eingelegte Muttern dienen zur Verschraubung der Schelle (Schraube M4x40) und des individuellen Lampenhalters (M6, passend z.B. für den Supernova Multimount TS, oder die üblichen gebogenen Draht Halter). Schelle und Halter liegen so schön unauffällig unter dem Rack und der Scheinwerfer lässt sich direkt unter dem vorderen Ende des Hauptrohres positionieren.
Die STL-Datei zum Download findet ihr auf Grabcad, ist als Print in Place auf der Rückseite liegend zu drucken.
Hello, do you know if there are files available to print my own, or a place to buy this mount? Thank you!
I will send you the STL. Steel or Titan frame?
You have mail 🙂
I woud also like to have the print file
Friendly regards
You have mail 🙂
My Frame is steel, thank you for your email!!! I really appreciate you!
Hallo Kai,
Eine sehr elegante Lösung hast du dir hier ausgedacht.
Wie kommt man an diesen Adapter?
Beste Grüße
Hi Marek,
die STL-Datei für den 3D-Druck kannst du Dir ja von Grabcad downloaden. Und dann hast du entweder einen Bekannten im Freundeskreis, der einen 3D-Drucker hat, oder kannst es bei einem gewerblichen Anbieter drucken lassen. Da findest du im Internet einige.
Gruß Kai
Hey,
hab mir das ausgedruckt, Multimount von Supernova bestellt und musste nun leider feststellen, dass es mit dem Scheinwerfer von Supernova, der so von Omnium verkauft wird leider nicht passt. Egal wie man es dreht und wendet. Nur seitlich würde gehen. Aber dann bekommt man den Lichtkegel nicht nach unten gestellt und der Scheinwerfer sitzt eben nicht schön mittig unter dem Rack, was meine Motivation für das ganze war.
Hat da sonst jemand eine Idee? Neuen Scheinwerfer kaufen wäre blöd.
Danke trotzdem für die Datei.
Lieben Gruß
Hi Christian,
der von Omnium verkaufte V521s HBM hat eine asymmetrische Halterung, da passt auch der multimount ja nicht ohne basteln dran. Mein Adapter ist gedacht für Lampen mit mittiger Befestigung. Habe die Beschreibung hier noch etwas präzisiert.
Den v521s bekommst du ohne weitere Eigenbau Adapter wirklich nur seitlich neben das Rohr. Wenn er unter das Rohr soll, würde ich ein Stahlblech L- förmig biegen ( am schönsten natürlich mit einen zur Lampe passenden Radius), ein Loch für die Lampe und eines für den Halter bohren und dann statt des supernova Lenker-Halters nehmen.
Gruß Kai
Hi,
This look exactly like what I need on my bike.
Can I please have the 3d print file sent?
Or even better buy the mount directly from you, so you get something for your work.
Best regards Henrik
You will find the link to Grabcad at the bottom of the article, there you can download the file for free.😃
Thanks a lot – I hadn’t seen the link below the pictures.
Have a great weekend.
